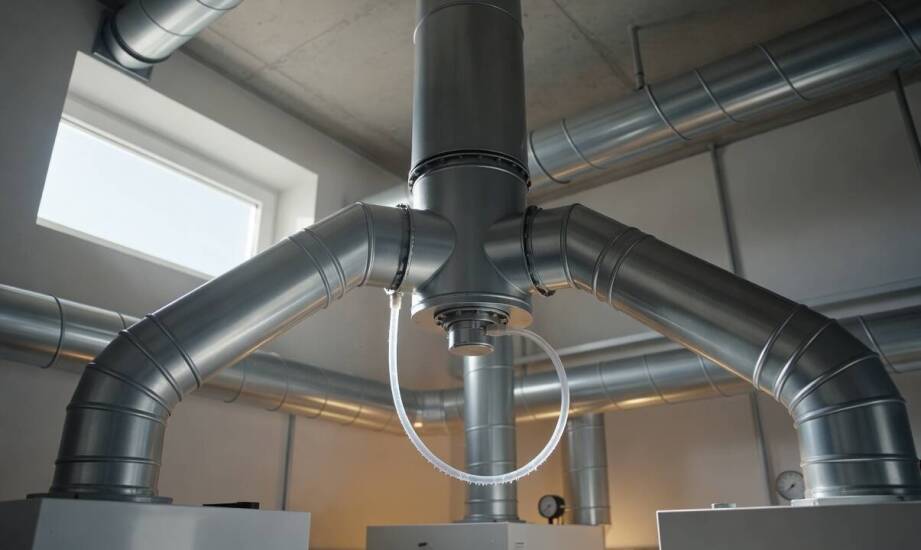

Jak różne parametry spalin po odzysku wpływają na wspólny komin dla kilku urządzeń

Jak różne parametry spalin po odzysku wpływają na wspólny komin dla kilku urządzeń

W instalacjach wielokotłowych lub kaskadowych spaliny po schłodzeniu często trafiają do wspólnego przewodu odprowadzającego. Przemysłowe układy wykorzystują to rozwiązanie w celu oszczędności miejsca i optymalizacji kosztów budowy pionów. Różnice w parametrach gazów wylotowych wynikają z indywidualnych warunków pracy każdego urządzenia oraz stopnia wychłodzenia strumienia w wymiennikach. Połączenie kilku źródeł ciepła o odmiennym profilu przepływu wymaga przeprowadzenia skrupulatnej analizy inżynierskiej przed rozpoczęciem prac montażowych.

Parametry spalin wymagające porównania przed połączeniem

Prawidłowe funkcjonowanie układu zbiorczego zależy od bilansu fizykochemicznego gazów opuszczających poszczególne generatory ciepła. Temperatura spalin decyduje bezpośrednio o sile naturalnego ciągu kominowego. Wyższa wartość przyspiesza unoszenie gazów ku górze, wywołując podciśnienie zasysające kolejne partie powietrza. Silne schłodzenie strumienia osłabia natomiast naturalny przepływ, co nierzadko wymusza zastosowanie dodatkowych wentylatorów wyciągowych na szczycie instalacji.

Wilgotność gazów wylotowych określa dokładną temperaturę punktu rosy oraz stopień ryzyka wytrącania się skroplin na wewnętrznych ściankach przewodu. W przypadku popularnych paliw gazowych punkt rosy oscyluje przeważnie w okolicach kilkudziesięciu stopni Celsjusza. Dokładna wartość zależy od aktualnego składu spalanej mieszanki oraz chwilowego nadmiaru powietrza w komorze spalania. Równie istotne pozostaje ciśnienie w gardzieli spalinowej oraz sumaryczny masowy przepływ gazów. Wartości te muszą ze sobą współgrać, aby w żadnym punkcie instalacji nie doszło do zakłóceń lokalnej równowagi hydrodynamicznej.

Głębokie schładzanie gazów wylotowych zmienia ich wyjściowe właściwości. Przemysłowe systemy odzysku ciepła oraz zaawansowane ekonomizery nierzadko obniżają temperaturę zrzutu do poziomów bliskich granicy kondensacji, a niekiedy nawet poniżej tego progu. Taki proces wyraźnie zwiększa ilość powstających skroplin wewnątrz pionu. Właśnie stąd biorą się rozbieżne profile spalin w jednym, teoretycznie spójnym obiekcie grzewczym. Każde podłączone źródło ciepła wymaga osobnej weryfikacji przed ostatecznym wpięciem do wspólnego kanału wyrzutowego. Porównanie temperatury, wilgotności, ciśnienia i tendencji do kondensacji stanowi fundament bezpiecznego projektu budowlanego.

Decyzja o rozdzieleniu przewodów lub wspólnym pionie kominowym

Sama techniczna zgodność typów urządzeń grzewczych nie gwarantuje bezawaryjnej pracy w jednym układzie odprowadzania spalin. Poważny problem eksploatacyjny pojawia się w momencie, gdy jedno ze źródeł ciepła pracuje na znacznie niższej temperaturze roboczej. Generuje to znaczną ilość kwaśnego kondensatu, który spływa w dół instalacji. Agresywne środowisko chemiczne znacząco przyspiesza degradację materiałów konstrukcyjnych i może poważnie zakłócić pracę pozostałych generatorów ciepła wpiętych w niższych partiach budynku.

Projektant branży sanitarnej zazwyczaj rozdziela odcinki spalinowe, gdy wyliczone różnice parametrów fizycznych przekraczają granice kompensacji poprzez zwykłe mieszanie strumieni gazu. Prowadzenie osobnych przewodów staje się konieczne również w sytuacjach, gdy jeden z kotłów wytwarza silne nadciśnienie. Wspólny pion kominowy z wieloma punktami wpięcia sprawdza się najlepiej w instalacjach kaskadowych o bardzo zbliżonym profilu termicznym. Dobrze zaprojektowany układ zbiorczy musi zapewniać stabilny i nieprzerwany ciąg kominowy we wszystkich symulowanych wariantach obciążenia kotłowni.

Rozkład ciśnień zależy bezpośrednio od układu przestrzennego całej instalacji i długości poszczególnych przyłączy. Urządzenia pracujące na podwyższonym ciśnieniu lub fabrycznie wyposażone w mocniejsze wentylatory wyrzutowe podłącza się w wyższych partiach pionu. Odpowiednio zaplanowana kolejność wpięć trójników skutecznie ogranicza ryzyko cofania się dymu do niżej położonych wlotów. Należy także uwzględnić dodatkowe opory przepływu generowane przez długość poziomych podejść. Zbyt długie czopuchy szybko wychładzają przesyłane gazy, co potęguje niekorzystne zjawisko kondensacji. Bezpieczeństwo całego systemu podnoszą prawidłowo dobrane i skalibrowane klapy zwrotne. Elementy wykonane z wysokiej jakości tworzyw PPH, odpowiednich stopów stali kwasoodpornej oraz nowoczesnej ceramiki izostatycznej wykazują optymalną odporność na długotrwałe działanie kwaśnych skroplin.

Zaprojektowanie zbiorczego przewodu kominowego ma techniczne uzasadnienie wyłącznie w sytuacjach, w których specyficzny profil spalin i tryb pracy wszystkich podłączonych urządzeń tworzą logiczny system. Cała struktura musi wpisywać się w spójny układ równowagi termodynamicznej. Obliczenia inżynierskie dla takich skomplikowanych instalacji opierają się na wytycznych normy PN-EN 13384-2 dla wielowlotowych przewodów odprowadzających. Dostarczająca systemy kominowe firma Almeva Poland wspiera projektantów oraz wykonawców branży instalacyjnej, oferując komponenty ze stali, certyfikowanych tworzyw polipropylenowych oraz ceramiki. Odpowiedni dobór materiałowy pozwala na wybudowanie szczelnych i bezawaryjnych pionów wyrzutowych, które sprawnie radzą sobie z odprowadzaniem spalin nawet przy zmiennych parametrach pracy układów odzysku ciepła.
